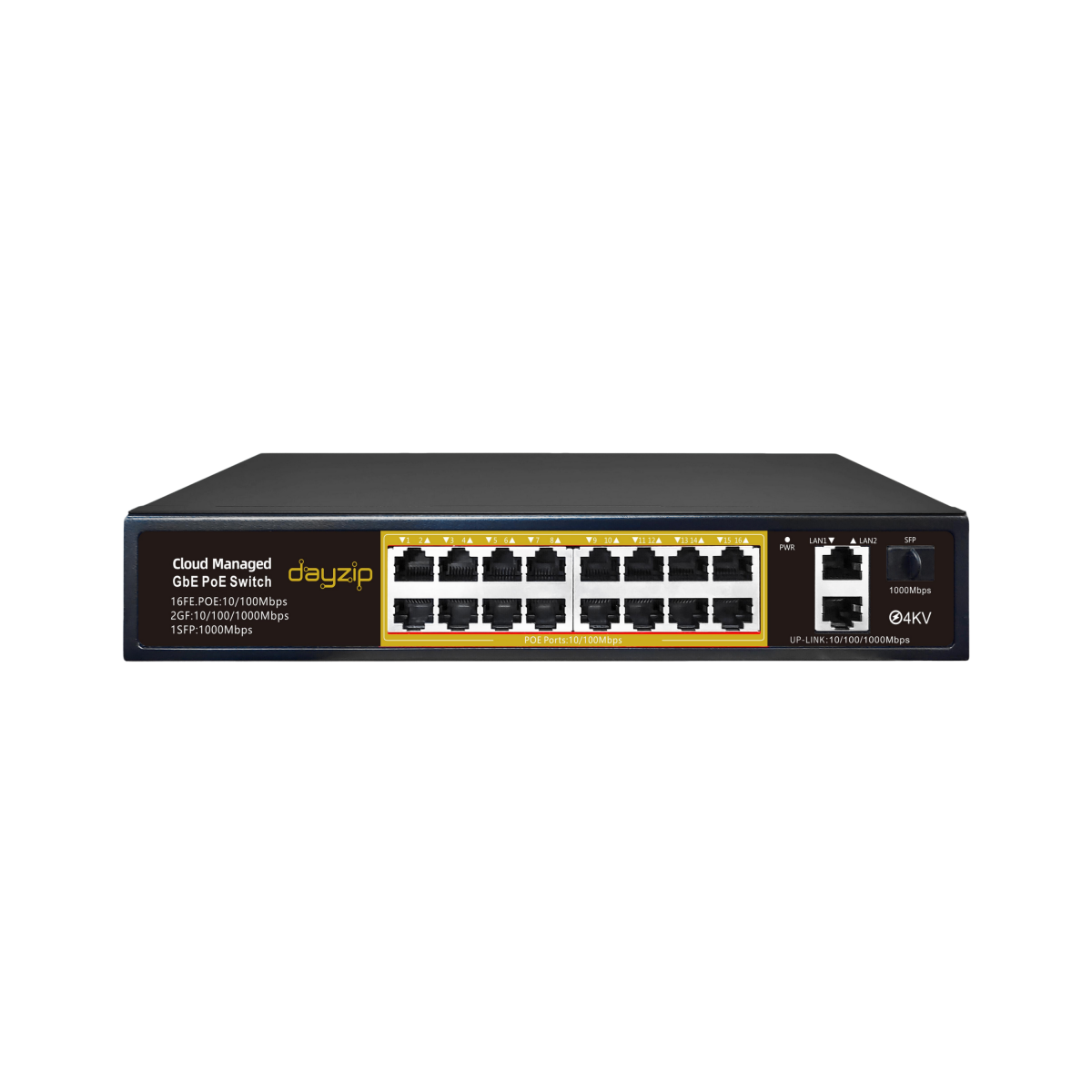

Dayzip DZ-PS316G 16 Port 240W Akıllı Yönetilebilir PoE Switch

Dayzip DZ-PS316G 16 Port 240W Akıllı Yönetilebilir PoE Switch

Cihazın 2 adet Gigabit RJ45 uplink portu ve 1 adet Gigabit SFP fiber portu, kamera trafiğinin NVR kayıt cihazına veya ana ağ altyapısına hızlı şekilde aktarılmasını sağlar. 240W toplam PoE güç bütçesi ve port başına 30W’a kadar güç çıkışı, farklı çözünürlük ve güç tüketimine sahip IP kameraların merkezi olarak çalıştırılmasına imkân tanır.

Mobil uygulama ve bulut tabanlı yönetim desteği sayesinde portların bağlantı ve güç durumu uzaktan kontrol edilebilir. Bağlantısı kesilen bir kameranın PoE portu kapatılıp yeniden açılabilir; böylece birçok sorunda cihazın bulunduğu noktaya fiziksel müdahale gerekmeden yeniden başlatma yapılabilir.

16 Adet PoE Port ile Merkezi Kamera Bağlantısı

DZ-PS316G üzerinde 16 adet 10/100 Mbps PoE destekli RJ45 port bulunur. Bu portlar üzerinden IP kameraların hem ağ bağlantısı hem de ihtiyaç duyduğu elektrik enerjisi sağlanabilir.

PoE altyapısı sayesinde her kamera için ayrı adaptör ve elektrik prizi kullanılması gerekmez. Kamera ile switch arasındaki bağlantının tek Ethernet kablosu üzerinden yapılması, kurulumu daha düzenli ve yönetilebilir hale getirir.

Cihaz aşağıdaki PoE ürünlerle kullanılabilir:

• IP güvenlik kameraları
• PoE destekli dome ve bullet kameralar
• Uyumlu PTZ kameralar
• Kablosuz erişim noktaları
• IP telefonlar
• Diğer IEEE 802.3af/at uyumlu ağ cihazları

Bağlanacak cihazların toplam güç tüketimi, switchin 240W PoE kapasitesini aşmamalıdır.

240W Toplam PoE Güç Bütçesi

Dayzip DZ-PS316G, bağlı cihazların beslenmesi için toplam 240W PoE güç bütçesi sunar. Her porttan maksimum 30W güç alınabilir.

Cihaz, IEEE 802.3af ve IEEE 802.3at standartlarını destekler. Böylece standart PoE kameraların yanında daha fazla enerjiye ihtiyaç duyan PoE+ cihazlar da güç değerleri uygun olduğu sürece sisteme bağlanabilir.

Örneğin kamera başına ortalama 10W tüketim bulunan bir projede 16 kamera rahatlıkla kullanılabilir. Motorlu lens, IR aydınlatma veya PTZ mekanizmasına sahip kameraların güç tüketimi daha yüksek olabileceği için proje hazırlanırken cihazların gerçek watt değerleri ayrıca hesaplanmalıdır.

2 Adet Gigabit Uplink Portu

Cihazda bulunan 2 adet 10/100/1000 Mbps Gigabit RJ45 uplink portu, PoE kameralar tarafından oluşturulan görüntü trafiğinin ağın diğer bölümlerine aktarılmasını sağlar.

Uplink portları aşağıdaki bağlantılar için kullanılabilir:

• NVR kayıt cihazı
• Ana ağ switchi
• Modem veya yönlendirici
• Sunucu ve depolama sistemi
• Ağ omurgası

İki ayrı uplink portunun bulunması, NVR ve yerel ağ bağlantılarının daha düzenli şekilde ayrılmasına yardımcı olur. Yüksek çözünürlüklü kamera görüntülerinin aynı anda aktarılacağı projelerde Gigabit uplink bağlantısı önemli bir avantaj sağlar.

Gigabit SFP Fiber Port

DZ-PS316G üzerinde 1 adet 1000 Mbps SFP portu bulunur. Uygun SFP modülü kullanılarak switch ile uzak noktadaki ağ merkezi arasında fiber optik bağlantı kurulabilir.

Fiber bağlantı özellikle şu projelerde tercih edilir:

• Farklı binalar arasındaki kamera bağlantıları
• Fabrika ve üretim tesisleri
• Site ve toplu konut projeleri
• Okul ve kampüsler
• Geniş depo alanları
• Otel ve tatil tesisleri
• Elektromanyetik parazitin yoğun olduğu ortamlar

Kullanılacak SFP modülü; fiber kablo tipi, bağlantı mesafesi, tek veya çift fiber yapısı ve karşı cihazdaki SFP modülüyle uyumlu seçilmelidir.

Mobil Uygulama ile Uzaktan PoE Yönetimi

Dayzip DZ-PS316G, mobil uygulama ve bulut tabanlı yönetim sistemi üzerinden uzaktan kontrol edilebilir.

Yönetim ekranında aşağıdaki bilgiler görüntülenebilir:

• Switch seri numarası
• Cihaz modeli
• Yazılım sürümü
• Güncel IP adresi
• Port bağlantı durumu
• Portların gerçek zamanlı güç tüketimi
• Bağlantı hızı
• Duplex durumu
• Uplink ve downlink trafiği

Bu özellikler, kamera sisteminin bulunduğu noktaya gitmeden bağlantı durumunun kontrol edilmesini kolaylaştırır.

Portları Uzaktan Açma ve Kapatma

Her PoE portunun güç çıkışı ayrı ayrı yönetilebilir. Yanıt vermeyen veya bağlantısı kesilen bir kameranın bağlı olduğu port kapatılıp yeniden açılarak kamera uzaktan yeniden başlatılabilir.

Bu özellik özellikle yüksek direklerde, dış cephelerde, fabrika sahalarında veya erişilmesi zor noktalarda bulunan kameralarda önemli avantaj sağlar. Basit bir kamera kilitlenmesi nedeniyle teknik ekibin sahaya gitme ihtiyacı azaltılır.

Mobil yönetim üzerinden gerçekleştirilebilen başlıca işlemler şunlardır:

• PoE portunu açma veya kapatma
• Bağlı cihazı yeniden başlatma
• Port uzatma modunu etkinleştirme
• VLAN ve port izolasyonu ayarlarını yönetme
• Switchi uzaktan yeniden başlatma
• Fabrika ayarlarına döndürme
• Cihaz yazılımını güncelleme

Port İzolasyonu ile Daha Güvenli Ağ Yapısı

Port izolasyonu, PoE portlarına bağlı cihazların birbirleriyle doğrudan iletişim kurmasını engellemeye yardımcı olur. Kameralar uplink portu üzerinden NVR veya ana ağa ulaşırken farklı kamera portları arasındaki gereksiz iletişim sınırlandırılabilir.

Bu yapı:

• Kamera ağının güvenliğini artırır.
• Gereksiz yayın trafiğini azaltır.
• Ağdaki veri karmaşasını sınırlandırır.
• Bir cihazdaki bağlantı probleminin diğer portlara etkisini azaltır.
• Kamera sisteminin daha kontrollü çalışmasına yardımcı olur.

Özellikle çok sayıda IP kameranın aynı ağda çalıştığı projelerde port izolasyonu önemli bir yönetim avantajıdır.

250 Metreye Kadar Uzun Mesafe Modu

Standart Ethernet bağlantısında Cat5e veya üzeri kabloyla 100 metreye kadar veri aktarımı sağlanabilir. DZ-PS316G’nin port uzatma modu etkinleştirildiğinde bağlantı hızı 10 Mbps seviyesine düşürülerek uygun kablolama koşullarında 250 metreye kadar PoE ve veri aktarımı yapılabilir.

Bu özellik aşağıdaki alanlarda kullanışlıdır:

• Otopark kameraları
• Site çevre güvenliği
• Fabrika sahaları
• Depo ve antrepolar
• Uzun koridorlar
• Bahçe ve arazi uygulamaları
• Giriş kapısı ile bina arasında uzun mesafe bulunan projeler

Uzun mesafe performansı; kablo kalitesi, bağlantı noktaları, ortam koşulları ve bağlı cihazın güç tüketimine göre değişebilir.

Tak ve Çalıştır Kurulum

DZ-PS316G, temel kamera bağlantılarında tak ve çalıştır kullanım sunar. PoE destekli kamera Ethernet kablosuyla switch portuna bağlandığında cihaz uygun güç ihtiyacını algılayarak enerji ve veri bağlantısını sağlar.

Temel kullanım için ayrıntılı ağ yapılandırması gerekmez. Mobil yönetim, port izolasyonu ve uzatma modu gibi özelliklerden yararlanmak için ilgili ayarların yapılması yeterlidir.

Elektriksel Koruma Özellikleri

PoE switchlerde elektriksel koruma hem switchin hem de bağlı kameraların güvenliği açısından önemlidir. Dayzip DZ-PS316G aşağıdaki koruma özelliklerine sahiptir:

• Aşırı akım koruması
• Aşırı gerilim koruması
• Kısa devre koruması
• 4KV diferansiyel mod darbe koruması
• 4KV ortak mod darbe koruması

Bu koruma özellikleri, ani elektrik dalgalanmalarının ağ ekipmanları üzerindeki etkisini azaltmaya yardımcı olur.

Metal Kasa ve Etkili Isı Dağılımı

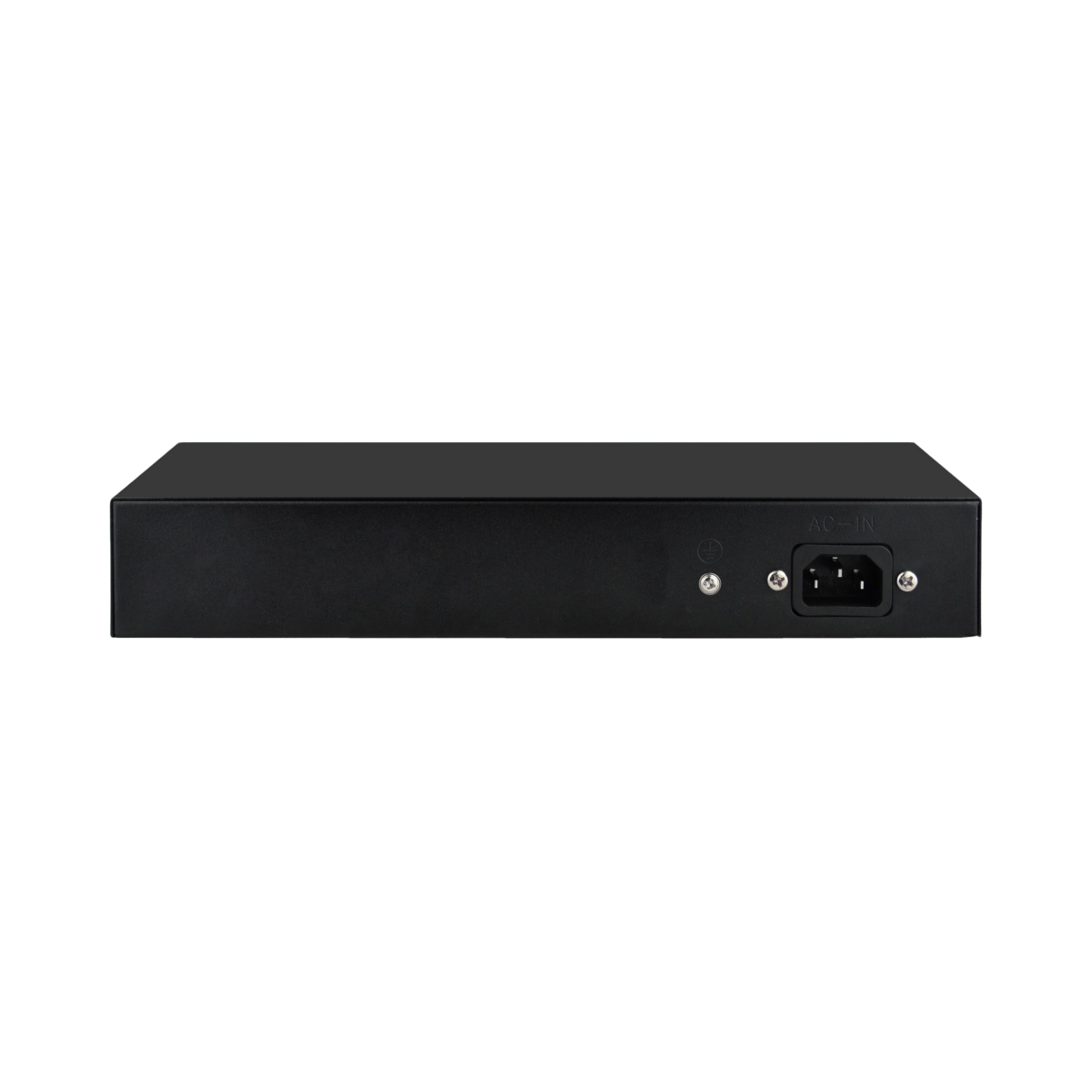

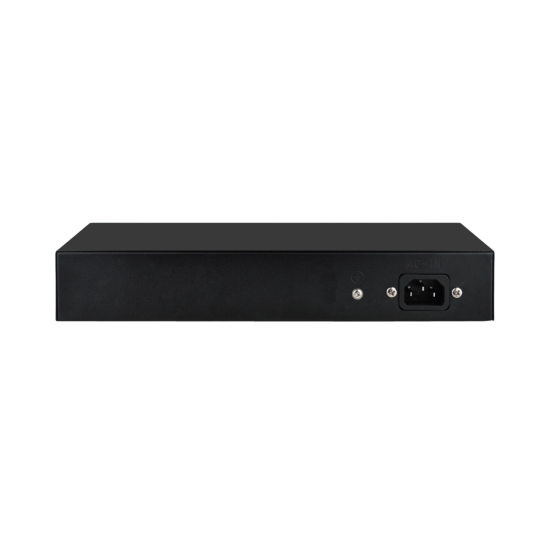

Dayzip DZ-PS316G, tam metal kasa yapısına sahiptir. Metal gövde, cihazın fiziksel dayanıklılığını artırırken çalışma sırasında oluşan ısının daha verimli dağıtılmasına yardımcı olur.

Cihazın 0°C ile 40°C arasındaki çalışma sıcaklığı, ofis, güvenlik odası, sistem odası ve uygun havalandırmaya sahip kabinet kurulumları için elverişlidir.

Öne Çıkan Özellikler

• 16 adet 10/100 Mbps PoE port
• 2 adet Gigabit RJ45 uplink
• 1 adet Gigabit SFP fiber port
• 240W toplam PoE güç bütçesi
• Port başına maksimum 30W çıkış
• IEEE 802.3af/at PoE desteği
• Mobil uygulama ile uzaktan yönetim
• Gerçek zamanlı port gücü ve bağlantı takibi
• Port bazında PoE açma ve kapatma
• Uzaktan kamera yeniden başlatma
• VLAN ve port izolasyonu
• 250 metreye kadar uzatma modu
• 2K MAC adres tablosu
• Aşırı akım ve aşırı gerilim koruması
• Kısa devre koruması
• 4KV darbe koruması
• Tak ve çalıştır kullanım
• Dayanıklı metal kasa

Kullanım Alanları

IP kamera sistemleri: 16 adede kadar IP kameranın veri ve güç bağlantısının tek noktada toplanması.

Site ve apartman projeleri: Giriş, otopark, bina çevresi ve ortak alan kameralarının merkezi olarak çalıştırılması.

Fabrika ve üretim tesisleri: Geniş alana dağıtılmış güvenlik kameralarının fiber veya Ethernet bağlantısıyla ağ merkezine ulaştırılması.

Mağaza ve marketler: İç ve dış alan güvenlik kameralarının NVR kayıt cihazına bağlanması.

Okul ve eğitim kurumları: Koridor, bahçe, giriş ve ortak alan kameralarının merkezi olarak yönetilmesi.

Otel ve iş merkezleri: Çok sayıda IP kamera ve PoE destekli ağ cihazının tek altyapı üzerinden çalıştırılması.

Depo ve lojistik merkezleri: Uzun mesafeli kamera bağlantılarının port uzatma modu kullanılarak kurulması.

Ofis ve kurumsal ağlar: IP kamera, IP telefon ve kablosuz erişim noktalarının merkezi PoE bağlantısı.

Teknik Özellikler

Özellik	Detay
Marka / Model	Dayzip DZ-PS316G
Ürün Tipi	Akıllı yönetilebilir PoE switch
PoE Portları	16 adet 10/100 Mbps RJ45
RJ45 Uplink	2 adet 10/100/1000 Mbps
SFP Portu	1 adet 1000 Mbps
Toplam Port Yapısı	16 PoE + 2 Gigabit uplink + 1 Gigabit SFP
PoE Standartları	IEEE 802.3af / IEEE 802.3at
Port Başına Güç	Maksimum 30W
Toplam PoE Gücü	240W
MAC Adres Tablosu	2K
Yönetim	Bulut ve mobil uygulama
Port Yönetimi	PoE açma/kapatma, yeniden başlatma ve uzatma modu
Port İzolasyonu	Desteklenir
VLAN Yönetimi	Desteklenir
Standart Ethernet Mesafesi	100 metreye kadar
Uzatma Modu	10 Mbps hızda 250 metreye kadar
Kablo Desteği	Cat5e veya üzeri UTP/STP
Güç Girişi	AC 100–250V
Güç Kaynağı	240W
Darbe Koruması	Diferansiyel ve ortak mod 4KV
Çalışma Sıcaklığı	0°C ile 40°C
Depolama Sıcaklığı	-40°C ile 70°C
Çalışma Nemi	%10–%90, yoğuşmasız
Boyutlar	270 × 180 × 45 mm
Ağırlık	Yaklaşık 1,35 kg
Kasa	Metal

Sıkça Sorulan Sorular

Dayzip DZ-PS316G kaç adet PoE kamera destekler?

Cihaz üzerinde 16 adet PoE port bulunur. En fazla 16 PoE cihaz bağlanabilir. Kullanılabilecek kamera sayısı belirlenirken cihazların toplam güç tüketiminin 240W sınırını aşmamasına dikkat edilmelidir.

PoE portları Gigabit hız destekliyor mu?

PoE portları 10/100 Mbps hızındadır. Cihazın 2 adet RJ45 uplink portu ve 1 adet SFP portu ise Gigabit hız destekler.

Port başına kaç watt güç verir?

Her PoE portundan maksimum 30W güç sağlanabilir. Bağlanacak cihazın IEEE 802.3af veya IEEE 802.3at standardıyla uyumlu olması gerekir.

Fiber optik bağlantı yapılabilir mi?

Evet. Cihazda 1 adet Gigabit SFP portu bulunur. Uygun SFP modülü ve fiber kablo kullanılarak fiber optik bağlantı kurulabilir.

Switch mobil uygulamadan yönetilebilir mi?

Evet. Portların bağlantı ve güç durumu mobil uygulama üzerinden görüntülenebilir. PoE portları uzaktan açılıp kapatılabilir ve bağlı cihazlar yeniden başlatılabilir.

Bağlantısı kesilen kamera uzaktan yeniden başlatılabilir mi?

Evet. Kameranın bağlı olduğu portun PoE çıkışı kapatılıp tekrar açılarak kamera uzaktan yeniden başlatılabilir.

Dayzip DZ-PS316G 250 metre bağlantı destekler mi?

Port uzatma modu kullanıldığında ve uygun kablolama sağlandığında 10 Mbps hızla 250 metreye kadar veri ve PoE aktarımı yapılabilir.

PTZ kamera bağlanabilir mi?

IEEE 802.3af/at uyumlu ve güç tüketimi port başına 30W sınırını aşmayan PTZ kameralar kullanılabilir. Toplam sistem tüketimi 240W PoE bütçesi içinde kalmalıdır.
